小孔式消聲器
一、小孔消聲器的作用
小孔消聲器是控制空氣動力性噪聲往外傳播的有效設備，在內部作聲學處理后，可以大大降低噪音的產生和傳播，且不影響氣流通過。安裝消聲器后，設備消聲量應達到20-40dB(A)，主觀感覺響度相應降低50-90%的效果。
二、小孔消聲器的種類
1、 阻性小孔消聲器,消音器具有吸收中高頻聲，加工制造簡單等特點，一般用于空調風機、壓縮機、燃氣輪機、鼓風機等風機類消聲。
2、抗性小孔消聲器具備針對性強，對中低頻吸聲效果顯著，且不用吸聲材料等特點。一般只能用于小管道排氣消聲，如汽車、輪船、柴油機等排氣消聲。
3、阻抗型小孔消聲器具有消聲頻帶寬、使用于安全等特點。主要用于聲級高、但頻率為低中頻寬帶噪音的消聲。如汽輪機、除氧器、擴容器、小排量的安全閥排汽等。
4、小孔型消聲器具有低中頻寬帶消聲性能，小的孔徑能提高吸聲系數，低的孔隙率能增加吸聲頻帶的寬度，孔板深度能改變共振吸聲峰的位置。小孔型消聲器具備設計嚴密、吸收頻帶寬、阻損小、耐高溫、壽命長等優點。一般用于鍋爐、壓縮機等高壓設備的排氣放空。
5、抗噴阻復合型小孔消聲器具有消聲頻帶寬、使用范圍廣、消聲量大、耐高溫高壓、不怕水汽及油霧等優點。是建立在我國著名聲學家馬大猷的小孔噴注消聲理論的基礎上研制成功，也是目前我國新型結構排氣消聲器，各電廠一般都選擇使用。
6、通孔阻散型消聲器具有排氣暢、耐高溫、抗干擾強等優點。一般用于安全閥、排氣閥、汽輪機及吹管等排氣消聲。

三、消聲器的選用
1、 風機類消聲器選購，用戶應提交風機類型（分鼓風機、通風機、羅茨風機、軸流風機、空壓機等），并提供風機進出口尺寸及風量，一般風機消聲器都是安裝在出口，風機消聲應綜合治理，即消聲器與隔聲室同事安裝。風機消聲器外殼體為碳鋼，內部材質分鋁板和不銹鋼兩種，用戶可按成本情況選定。
2、鍋爐蒸汽排放類消聲器選購，用戶應提供每小時的排放量，排汽出口尺寸，排汽溫度及壓力即可。排汽消聲器一般選購抗噴阻復合型消聲器，該消聲器一般外殼體為碳鋼，接管及內部材質為不銹鋼，具有消聲頻帶寬、使用范圍廣、消聲量大、耐高溫高壓、不怕水汽及油霧等優點。也可使用小孔噴注型消聲器，一般為全不銹鋼制造。
3、小孔消聲器必需適用于惡劣的工作環境，工作介質中可含水、鐵質雜物（顆粒度可達∮30mm）、工程遺留物等。用戶選購應提供排放量、排汽出口尺寸、排汽溫度及機組型號。吹管消聲器一般選用通孔阻散型消聲器，該消聲器一般接管及外殼體為碳鋼，內部材質阻聲片為不銹鋼，該類消聲器一般為一次性使用，也可根據用戶要求設計為多次使用。另外也可使用后再由我們回收。
4、安全閥類排汽是一種瞬間突然性排放，設計安全閥類小孔消聲器要考慮排放暢通不節流，用戶選購應提供安全閥的排放量、排汽出口尺寸、排汽溫度、起跳壓力即可。安全閥類排汽消聲器一般選購通孔阻散型消聲器，該消聲器一般外殼體為碳鋼，接管及內部材質為不銹鋼。也可使用小孔噴注型消聲器，前提是排放量必需足夠大，不能產生悶壓及節流，一般為全不銹鋼制造。

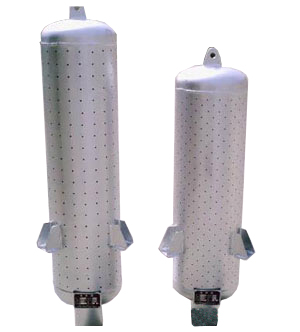

小孔型消聲器，適用于高溫高壓
PX型排氣消聲器，PX指小孔消聲器（小孔型），適用于高溫高壓，無消音器棉填料，消音器四周均為是小孔，氣體從 底部接管進入，從四周排出。
PX-3.82-10/57 型號含義：PX代表小孔排汽消聲器，3.82代表壓力3.82Mpa，57代表接口外徑為57mm，10代表排汽量為10T/H。
型號 |
類別 |
流量
(T/H) |
接口
(外徑) |
溫度
（℃） |
外形尺寸(僅供參考） |
消音量 |
總長 |
外徑 |
| |
PX-3.82-10/57 |
D-低壓
（0.5-2.5Mpa） |
10 |
57 |
540 |
1450 |
325 |
35-45db(A) |
PX-3.82-15/76 |
|
15 |
76 |
540 |
1690 |
325 |
35-45db(A) |
PX-3.82-20/108 |
|
20 |
108 |
540 |
1950 |
325 |
35-45db(A) |
PX-3.82-30/133 |
30 |
133 |
540 |
1950 |
426 |
35-45db(A) |
PX-3.82-40/159 |
|
40 |
159 |
540 |
1950 |
426 |
35-45db(A) |
PX-3.82-60/219 |
Ch-超高壓
（13.73Mpa） |
60 |
219 |
540 |
1950 |
500 |
35-45db(A) |
PX-3.82-80/325 |
|
80 |
325 |
540 |
2000 |
600 |
35-45db(A) |
PX-3.82-120/426 |
120 |
426 |
540 |
2400 |
700 |
35-45db(A) |
消聲器具體外形尺寸和價格，請將技術參數者郵件發過來，我公司技術部將給你具體的外形尺寸圖和合適價格。電話：0518-80977888 傳真：0518-85376029
四、小孔消聲器的評價
評價小孔消聲器的性能有兩個方面：一是氣動性能，二是消聲性能。即消聲器壓力損失須在許可的極限范圍內，其次要滿足噪聲標準的要求。所以選購消聲器時要考慮氣動性能和消聲性能，兩者缺一不可。
四、消聲器的選用
1、 風機類消聲器選購，用戶應提交風機類型（分鼓風機、通風機、羅茨風機、軸流風機、空壓機等），并提供風機進出口尺寸及風量，一般風機消聲器都是安裝在出口，風機消聲應綜合治理，即消聲器與隔聲室同事安裝。風機消聲器外殼體為碳鋼，內部材質分鋁板和不銹鋼兩種，用戶可按成本情況選定。
2、鍋爐蒸汽排放類消聲器選購，用戶應提供每小時的排放量，排汽出口尺寸，排汽溫度及壓力即可。排汽消聲器一般選購抗噴阻復合型消聲器，該消聲器一般外殼體為碳鋼，接管及內部材質為不銹鋼，具有消聲頻帶寬、使用范圍廣、消聲量大、耐高溫高壓、不怕水汽及油霧等優點。也可使用小孔噴注型消聲器，一般為全不銹鋼制造。
3、小孔消聲器必需適用于惡劣的工作環境，工作介質中可含水、鐵質雜物（顆粒度可達∮30mm）、工程遺留物等。用戶選購應提供排放量、排汽出口尺寸、排汽溫度及機組型號。吹管消聲器一般選用通孔阻散型消聲器，該消聲器一般接管及外殼體為碳鋼，內部材質阻聲片為不銹鋼，該類消聲器一般為一次性使用，也可根據用戶要求設計為多次使用。另外也可使用后再由我們回收。
4、安全閥類排汽是一種瞬間突然性排放，設計安全閥類小孔消聲器要考慮排放暢通不節流，用戶選購應提供安全閥的排放量、排汽出口尺寸、排汽溫度、起跳壓力即可。安全閥類排汽消聲器一般選購通孔阻散型消聲器，該消聲器一般外殼體為碳鋼，接管及內部材質為不銹鋼。也可使用小孔噴注型消聲器，前提是排放量必需足夠大，不能產生悶壓及節流，一般為全不銹鋼制造。 |
